정적 라우팅 2(기본적인 서브넷 개념도 있음)

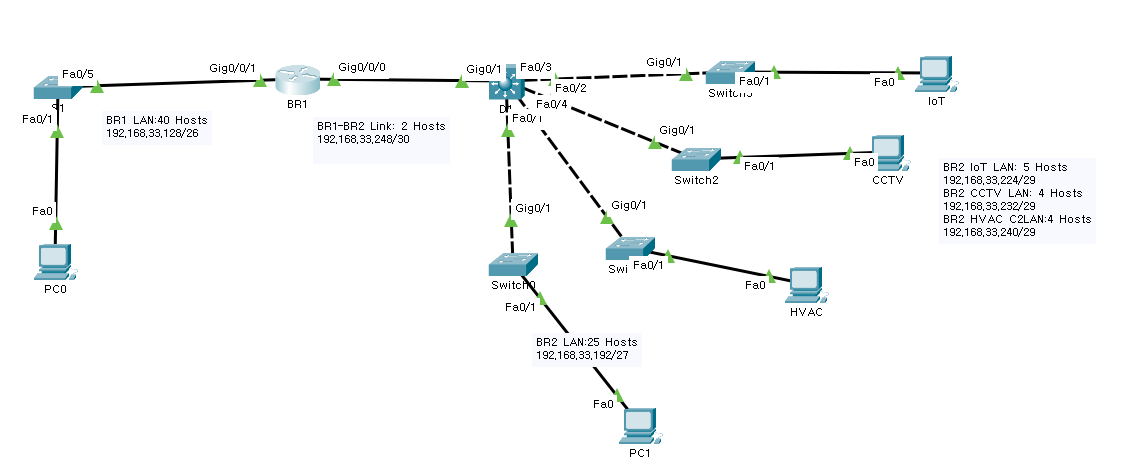

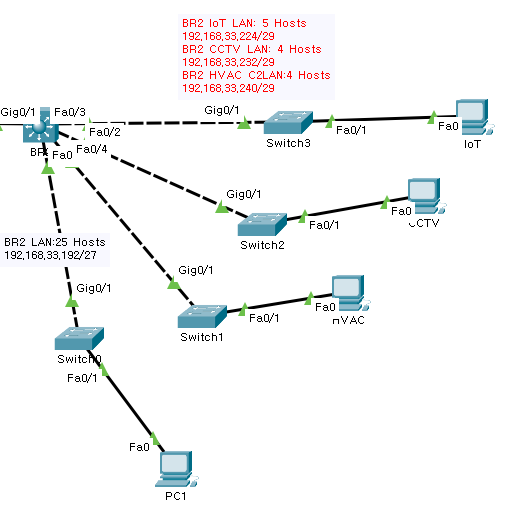

오늘 사용할 토폴로지

정적 라우팅 1 의 심화과정으로 라우팅을 할겁니다.



Subnet Description	Number of Hosts Needed	Network Address /CIDR	First Host Address	Broadcast Address
BR1 LAN	40	192.168.33.128/26	192.168.33.129	192.168.33.191
BR2 LAN	25	192.168.33.192/27	192.168.33.193	192.168.33.223
BR2 IoT LAN	5	192.168.33.224/29	192.168.33.225	192.168.33.231
BR2 CCTV LAN	4	192.168.33.232/29	192.168.33.233	192.168.33.239
BR2 HVAC C2LAN	4	192.168.33.240/29	192.168.33.241	192.168.33.247
BR1-BR2 Link	2	192.168.33.248/30	192.168.33.249	192.168.33.251



먼저 이 네트워크 주소로 설정 되었는 지 알아보자





이 실습에서는 192.168.33.128/25 네트워크 주소를 사용하여 토폴로지 다이어그램에 표시된 네트워크의 주소 체계를 개발합니다.           <- 11.10.2 LAB 에서 정의해 주었기 때문에 192.168.33.128/25 를 토대로 네트워크를 나누어 보자



BR1 LAN에서 필요한 호스트 주소가 40 이라고 주어져 있다.

호스트 주소가 40이라는 의미: 실제로 사용할 수 있는 IP 주소가 최소 40개가 필요하다



192.168.33.128/25 네트워크 주소를 사용하면 최소 40개의 호스트를 사용할수 있는가?

가능하다



그러면 192.168.33.128/25 네트워크 주소를 사용해 최대 몇개의 호스트를 사용할수 있는가?



계산해보자

-> /25

-> 255.255.255.128

-> 1111 1111 . 1111 1111 . 1111 1111 . 1000 0000



111 1111 -> 계산하면 : 128 이 나옴



128개 사용 가능



and

이렇게도 계산이 가능하다



원이(24비트) /24 이고 선 한개가 1비트라고 가정했다.

선 하나가 1비트니까 원(24비트) + 선(1비트) = /25



위 그림처럼 128개 사용가능



if

선 2개면

원 + 선 2개(2비트) = /26





참고

0 ~ 127 -> 128개 사용가능 하냐고 질문하는 사람이 있다



해답

0     1     2      3 .......  125    126    127

1개  2개  3개   4개     126개 127개 128개



0을 1개에 포함시키기 때문임



그러면 0 ~ 255는 총 256이 되겠다





본론으로 돌아가보자

192.168.33.128/25 는 128개 사용가능하다



그런데 이 128개 중에서 실제로 사용할수 있는 IP 주소는 126개 이다-> 네트워크 주소와 방송용 주소는 빼야하기 때문



방송용 주소(브로드캐스트)의 역할:  mac address 를 알려달라고 요청하면  mac address 를 브로드 캐스트에 담아 전달하는 데 사용하고



네트워크 주소는 IP주소 범위 나타내는 곳에 쓰고  ,  예외적으로 :ipv6에서는 네트워크 주소는 ip주소로 사용가능



이러한 이유때문에 2개는 빼야함



-----------------------------------------------------------------------------------------------------

그런데.....

필요한 hosts 개수는 40개인데 192.168.33.128/25에서는 126개의 host 주소가 사용가능하다



이렇게 사용하면 너무 낭비가 심하며 다른 BR2 LAN, BR2 IoT LAN, BR2 CCTV LAN,BR2 HVAC C2LAN,BR1-BR2 Link에게 줄 host가 부족해 진다.



즉 최소한의 host를 줘야한다.  다시 계산해서 최소한의 host를 줘보자



192.168.33.128/26   => 62개 사용가능  ( -2한 이유는 네트워크와 브로드캐스트는 빼야하기 때문)

-------------------------------------------------------

192.168.33.128/27 은 ?  34 - 2 : 32개 사용가능   40개의 hosts 주소가 필요한 규정 위배



결과적으로

최대한 절약하면서 사용할수 있는 네트워크 주소는 192.168.33.128/26 이다



이런 방식으로 표를 전부 완성하면 밑과 같이 됩니다.





Subnet Description	Number of Hosts Needed	Network Address /CIDR	First Host Address	Broadcast Address
BR1 LAN	40	192.168.33.128/26	192.168.33.129	192.168.33.191
BR2 LAN	25	192.168.33.192/27	192.168.33.193	192.168.33.223
BR2 IoT LAN	5	192.168.33.224/29	192.168.33.225	192.168.33.231
BR2 CCTV LAN	4	192.168.33.232/29	192.168.33.233	192.168.33.239
BR2 HVAC C2LAN	4	192.168.33.240/29	192.168.33.241	192.168.33.247
BR1-BR2 Link	2	192.168.33.248/30	192.168.33.249	192.168.33.251



위 네트워크 주소를 토대로 IP를 할당하도록 하겠습니다.

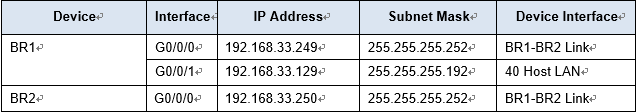

BR1 설정은 밑 사진처럼 부여



 BR1 과 BR2의 라우팅 설정 방식은 밑 사이트와 같음

cisco.tistory.com/2?category=851136



다음 포스팅에는 위 토폴로지 처럼  layer3 스위치를 사용해서 vlan 을 할당하겠습니다.
