Troubleshoot IPv4 Static and Default Route Configuration

PC1에서 PC2로 ping 이 안갑니다. 그러면 R1과 R2 중 문제가 있다는 것을 생각할수 있습니다.



PC1 에서 R1으로 ping 이 가지 않는 것을 확인 가능합니다. 그러면 R1에 들어가서 설정 파일들을 확인해봅니다.

PC1 에서 R1으로 ping 이 가지 않는 것을 확인 가능합니다.

그러면 R1에 들어가서 설정 파일들을 확인해봅니다.

문제 없이 다음 라우터의 디폴트 경로로 라우팅되어 있는 것을 확인할 수 있습니다.

그러면 송신은 문제가 없지만 송환 되는 것에 문제가 있다는 뜻입니다. 이를 통하여 R2에 문제가 있다는 것을 생각해 볼수 있습니다.

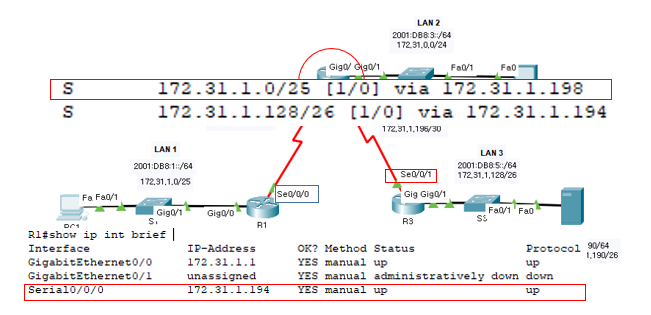

그래서 R2의 라우팅 테이블을 확인해보면 LAN1의 네트워크 대역의 홉 라우터 주소가 S0/0/0 이 아니라 S0/0/1 인터페이스로 설정되어 있는 것을 확인할 수 있습니다.

올바르게 수정해 보도록 하겠습니다.

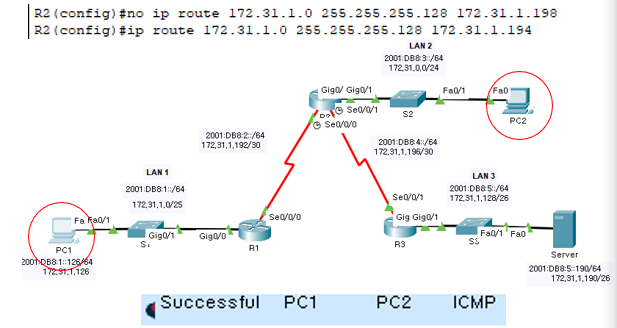

기존에 있던 라우팅 경로 삭제 올바른 경로를 입력 했습니다.

정상적으로 핑이 보내집니다.

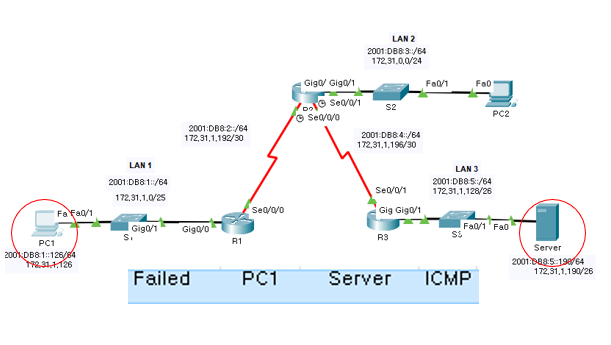

이번엔 PC1에서 server 로 핑을 전송하겠습니다. 실패함으로 아까 전과 같이 라우터 끼리의 ping 통하여 확인해 보겠습니다.

R1에서 R3로 가는 것에 문제가 있으니 R2의 라우팅 테이블을 확인해 보겠습니다.

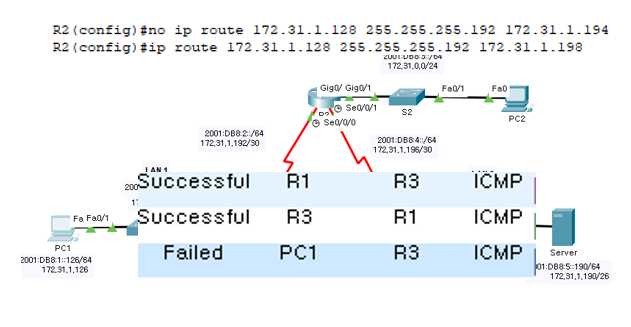

LAN3로 가는 다음 라우터의 경로가 잘못되어 있습니다.  정상적으로 수정해 보겠습니다.

수정후 R1과 R3의 통신은 되지만 PC1과 R3통신불과 R3에도 문제가 있을걸 예상하고 라우팅 테이블을 확인해 봅시다.



LAN1으로가는 서브넷 비트가 25가 아닌 28비트로 되어 있는 것을 확인할수 있습니다. 다시 수정하여 ping 을 보내 봅시다.

성공적으로 통신되는 것을 확인할수 있습니다.
