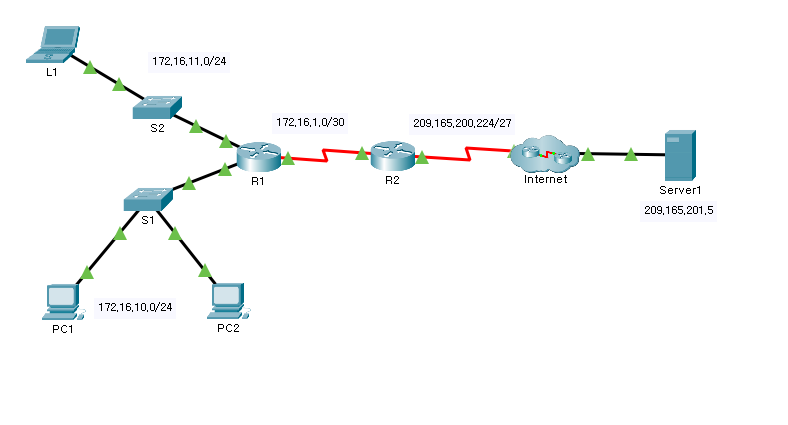

nat 설정 packet tracer 6.5.6



ACL 1 에다가 172.16.0.0/16 네트워크를 허용 <- R2에다가 설정

R2(config)#access-list 1 permit 172.16.0.0 0.0.255.255

R2(config)#ip nat pool ABC 209.165.200.229 209.165.200.230 netmask 255.255.255.252

방금 설정한 nat pool 을 acl 1과 연결하는 명령어를 입력

R2(config)#ip nat inside source list 1 pool ABC



여기서

ip nat inside source 와 ip nat outside source의 차이점은?

IP NAT INSIDE :

• 내부에서 외부로 이동하는 패킷의 소스 IP 주소를 변환합니다.
• 외부에서 내부로 이동하는 패킷의 대상 IP 주소를 변환합니다.

ip nat OUTSIDE :

• 외부에서 내부로 이동하는 패킷의 소스 IP 주소를 변환합니다.
• 내부에서 외부로 이동하는 패킷의 대상 IP 주소를 변환합니다.

R2(config)#int s0/0/1

R2(config-if)#ip na

R2(config-if)#ip nat ins

R2(config-if)#ip nat inside

-----------------------------------> 내부이기 때문에 inside 적용

R2(config-if)#int s0/0/0

R2(config-if)#ip na

R2(config-if)#ip nat out

R2(config-if)#ip nat outside

------------------------------------> 외부이기 때문에 outside 적용

셋팅 완료

ip 변환 확인



끝
